Résistance à coefficient de température négatif (CTN).
1.
Fonction :
Un résistor à coefficient de température négatif va
voir sa résistance chuter lorsque la température augmente.
Sa variation peut-être considérée dans une plage de températures
limitée à –20°, +120° :
-
Affine : (cas du carbone)
RT =R0 .
( 1 + a . t ) avec a < 0 et R0 = Résistance à 0°
-

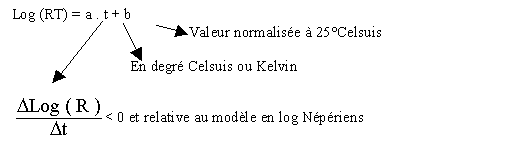

Exponentielle ( dans la majorité des cas, pour des modèles
à semi-conducteur) :
2.
Utilisation :
Dans des structures réalisant des capteurs de températures,
des mesureurs de puissance HF, des commandes automatiques de gain
d’amplification, des stabilisateurs de performante de transistors.

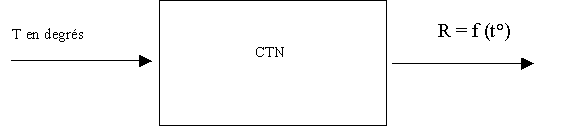

3. Schéma fonctionnel :
4.
Terminologie :
Résistance nominale :
Elle est mesurée et établie à une température de 25°.
Tolérance :
C’est l’écart entre la résistance nominale et la résistance
réelle de la « CTN » à 25°.
Valeur de R = f ( t ) :
Rt
= R 0 . e B (1/T-
1 /T0 )
B : constante qui dépend du matériau elle varie entre
3000et 4500.
Remarque :

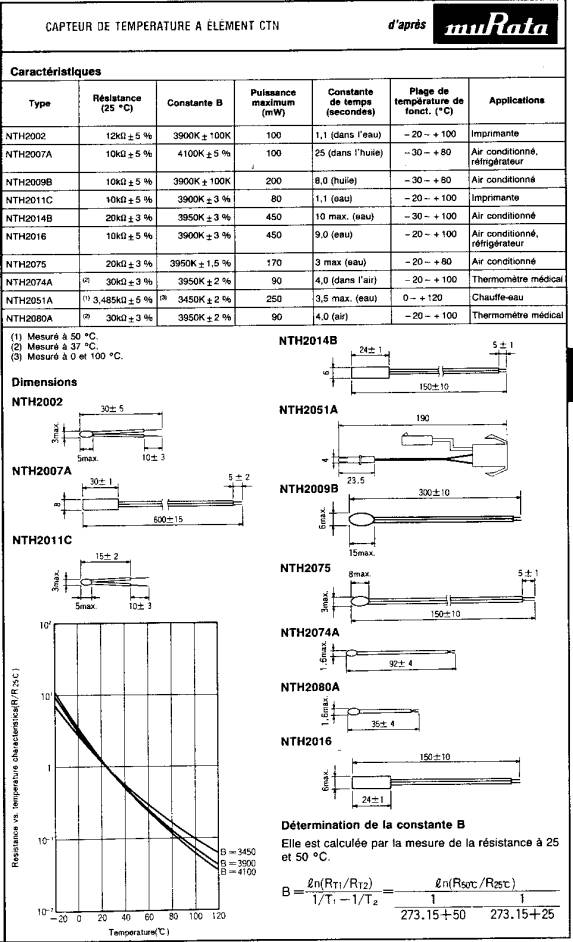

Certains constructeurs donnent
une courbe unique qui tient compte du rapport entre la valeur de la résistance
à 25° et 50° (Voir document).
5.
Contraintes techniques :
Tous les modèles à
l'utilisation, présentent
un certain retard, du à l’échauffement propre de la résistance traversée
par du courant. Après ce temps les valeurs se stabilisent.
Il convient de limiter
au maximum le courant dans les « CTN » afin de ne pas

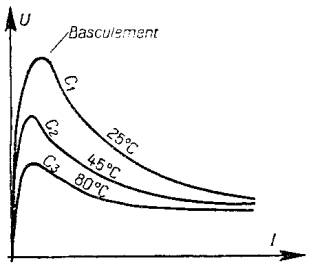

perturber la sensibilité de celles-ci. En effet, si l’on fait varier
l’intensité dans une « CTN », la tension va croître en fonction
de R = f (t°), jusqu’à une certaine valeur qui correspond au point d’échauffement
limite. Le passage s’appelle « Basculement ».
par la suite R ne dépend plus de la température extérieure, mais de celle
provoquée par l’effet Joules.
Toutes les « CTN »
présentent une puissance nominale à ne pas dépasser sous peine de
destruction.
6.

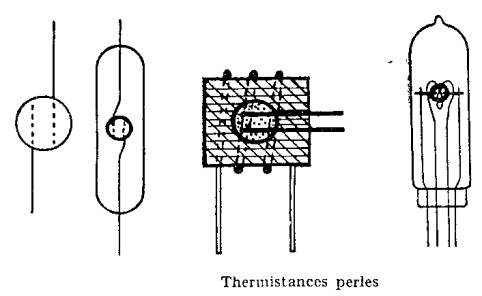

Quelques modèles :
