Résistor dépendant de la tension (V.D.R.).

1.      Fonction :

Un résistor VDR est un élément non linéaire, qui voit sa résistance chuter, si la différence de potentiels à ses bornes augmente.

Il varie selon une loi logarithmique, fonction de V et pour une moindre part, de la température t°.

2.      Usages possibles :

-          Protection contre les surtensions pour les contacts, relais.

-          Parafoudres.

-          Dilatation en début ou enfin d’échelle sur les appareils à aiguilles.

-          Production d’harmoniques en HF et BF.

3.      Formules employées :

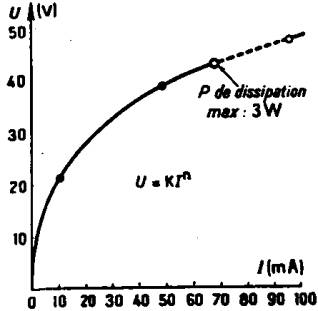

    3.1    Relation courant tension :

U = K.Iⁿ      avec K = K₀ ( 1 + a.t)

-          n étant un exposant négatif constant pour une VDR donnée ( 0.14 à 0.5 ).

-          a est le coefficient de température négatif, qui varie de –0.1 à –0.2% par °C, en fonction de la température.

-          K₀ est un coefficient qui dépend du matériau, de la forme et des dimensions ; les valeurs se situent entre30 et 2000.

 3.1    Puissance maximale à froid :

Elle est fonction de l’échauffement limite admissible.

Dans les applications en téléphonie ou en électronique de petite puissance, on utilise des résistors VDR de ¼, ½, 1 et 3Wsous des tensions de 12, 24 ou 48V.

Dans les utilisations de puissance, on trouve des modèles jusqu'à 50W, sous des tensions maximales de 750V.

    3.2    Quelques modèles :

Les formes les plus courantes sont les pastilles métallisées.

Les connexions sont soudées par l’utilisateur.	Pastilles avec fils de sorties étamés.	Disques percés pouvant être montés en série pour les fortes tensions ou en parallèle dans le cas de forte puissance.
